Воображаемая поверхность, все точки которой имеют одинаковый потенциал, называется эквипотенциальной поверхностью.

Ее уравнение имеет вид . (12)

Для точечного заряда q, согласно (7)

и эквипотенциальная поверхность является сферической. При перемещении заряда q- вдоль эквипотенциальной поверхности на отрезок dl потенциал не изменяется, т. е. = 0, следовательно, .

С другой стороны и равна

нулю, следовательно, =90¦, т. о. вектор напряженности электрического поля , (см. рис. 3), перпендикулярен эквипотенциальной поверхности.

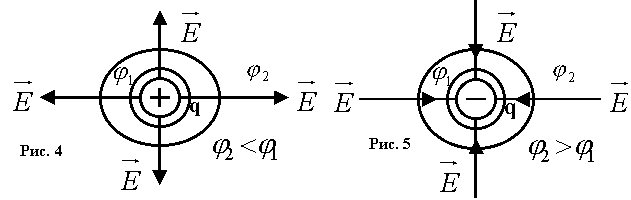

На рис. 4-6 изображены линии вектора (силовые линии) и эквипотенциальные поверхности поля точечных зарядов и однородного поля.
